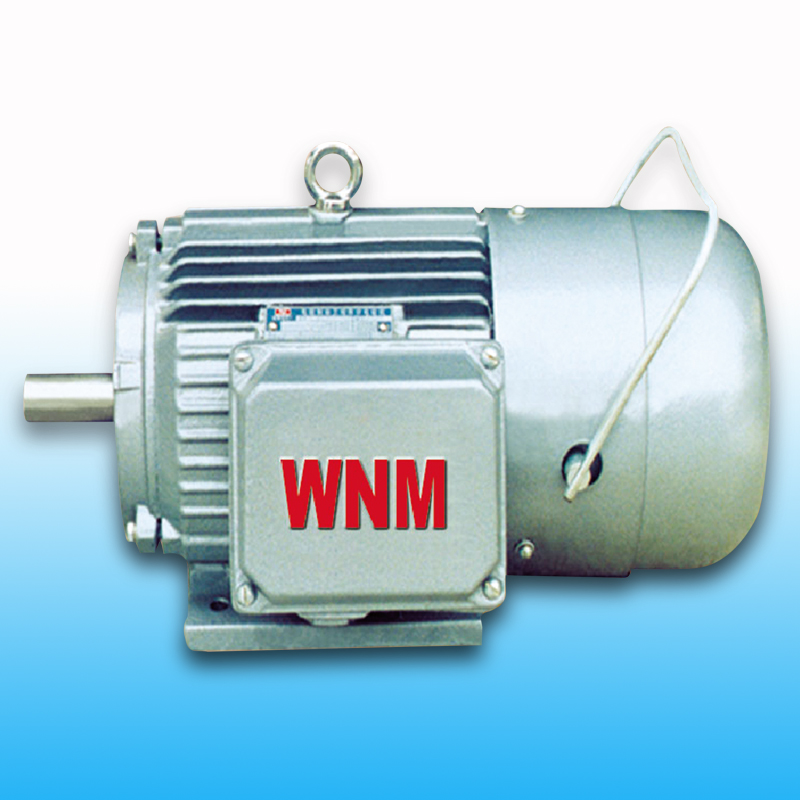

YEJ2系列電磁制動電機介紹
YEJ2系列電磁制動電機是全封閉自扇冷式鼠籠型具有附加圓盤型直流制動器的三相異步電動機，它具有制動迅速、結構簡單、可靠性高、通用性強等優(yōu)點。使用于各類機床、印刷機械、鍛壓機、運輸機械、包裝機械、食品機械、建筑機械、木工機械等要求快速停止、準確定位、往復運轉、防止滑行的各種機械中作主軸傳動和輔助傳動。
原理與結構：YEJ系列電磁制動電機的直流圓盤制動安裝在電機非軸伸端的端蓋上。當制動電機介入電源，制動器也同時工作。由于電磁吸力作用，電磁鐵吸引銜欣并壓縮彈簧，制動盤于銜鐵端蓋脫開，電動機開始運轉。當切斷電源時，制動器電磁鐵失去磁吸力，彈簧推動長銜鐵壓緊制動盤，在摩擦力矩作用下，電動機立即停止。
YEJ2系列電磁制動電機標準型式
使用頻率：50Hz（可設計為60HZ）。
絕緣等級：F級。
防護等級：IP54。
制動方式：失電制動
整流方式：半波整流
常用的安裝結構型式，以及適用的機座號見下表
|
機座號 Frame |
基本安裝結構 basic type |
派生的安裝形式 derived type |
||||||||||||||
|
B3 |
B5 |
B35 |
V1 |
V3 |
V5 |
V6 |
B6 |
B7 |
B8 |
V15 |
V36 |
B14 |
B34 |
V18 |
||
|
80～112 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
132～160 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
- |
- |
- |
|
|
180～280 |
√ |
√ |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
315～355 |
√ |
- |
√ |
√ |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
注：訂貨須知
1、本樣本僅供用戶選型用，具體數(shù)據(jù)容有變動。
2、訂貨時請注明電動機型號、功率、額定電壓、額定頻率、調頻范圍（變頻電機）、安裝結構型式、防爆標志（防爆電機）、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構、接線盒進線方式有特殊要求時，須在訂貨合同上注明，無注明者均按我公司常規(guī)標準供貨。
